2010年重慶中考物理試題及參考答案下載



三、實驗題

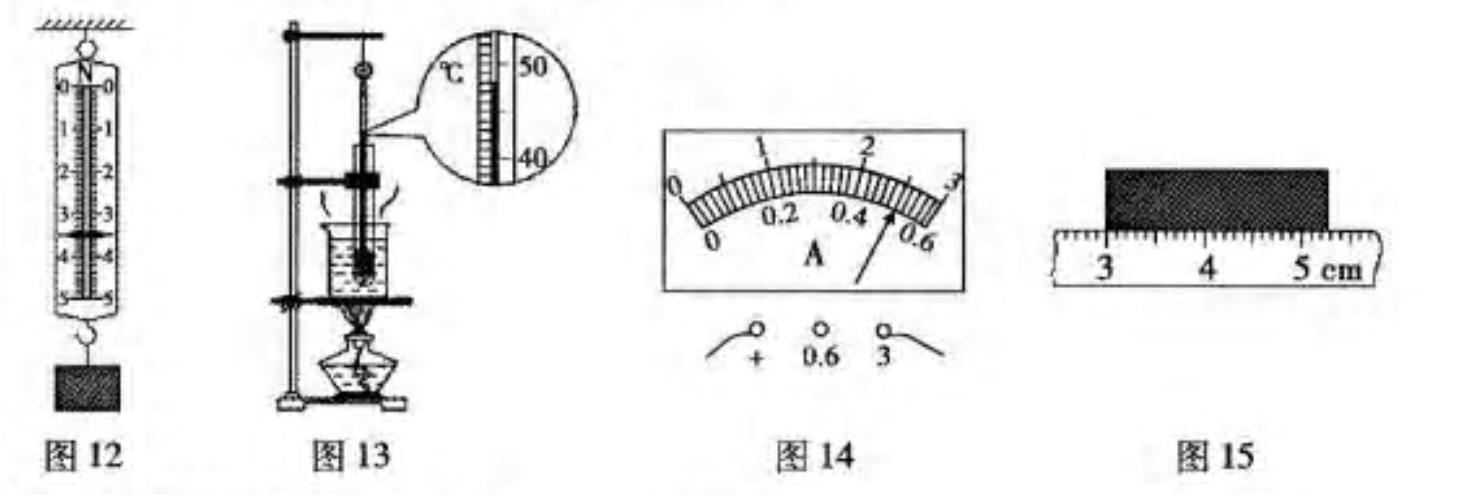

16.我們在學習和生活中，常�？吹较旅骖�(lèi)似情形：

（1）圖12中彈簧測力計的示數是      N。

（2）圖13中溫度計的示數是       ℃；

（3）圖14中電流表指針所指的示數為        A；

（4）圖15中物體的長為              cm。

17.五一節，教物理的曉麗老師在解放碑百貨店買了一個金燦燦的實心飾品，同學們特別想知道這個飾品是否是純金的（ρ_金=19.3×10³kg/m³）。他們選用托盤天平、量筒、細線、燒杯和水等，進行了如下的實驗操作：

A.把托盤天平放在水平桌面上；

B.把游碼放在標尺的零刻度線處，調節橫梁上的平衡螺母，使橫梁在水平位置平衡；

C.將飾品用細線系好后慢慢地放入量筒中，并記下水和飾品的總體積

D.在量筒中倒入適量的水，并記下水的體積；

E.將飾品放在左盤中，在右盤中增減砝碼并移動游碼直至橫梁在水平位置平衡。

請你幫組同學們回答下面五個問題：

（1）正確的實驗操作順序是：A、B                （余下步驟請用字母序號填出）；

（2）在調節平衡螺母時，發現指針偏向分度盤的左側，如圖16甲所示。此時應將平衡螺母向     端調節（選填“左或右”），直到指著指向分度盤的中央。

（3）用調好的天平稱量飾品的質量，當天平再次平衡時，右盤中砝碼的質量和游碼的位置如圖16乙所示，則飾品的質量是         g；用細線拴好飾品放入裝有適量水的量筒中，如圖16丙所示，則飾品的體積是       cm³；

（4）通過計算可知飾品的密度為           g/cm³，由此可以確定飾品不是純金的；

（5”適量的水”的含義是                                                         。

18.楠楠同學在資料上看到了一份材料，某大學物理系的同學再測定額定電壓為2.5V小燈泡的電阻的實驗中，得到部分U和I的數據如下表所示：

實驗次數	1	2	3	4	5	6
U/V	0.20	0.80	1.40	2.00	2.50	3.00
I/A	0.02	0.08	0.14	0.18	0.20	0.21

（1）楠楠根據表中的數據，畫出該小燈泡的電流跟電壓變化的圖像，于是設計了如圖17所示的坐標圖。

①請你幫楠楠在坐標圖中畫出該小燈泡的電流跟電壓變化的圖像；

②從材料或圖像中可知，該小燈泡的額定電流為     A，正常發光時的電阻為       Ω；

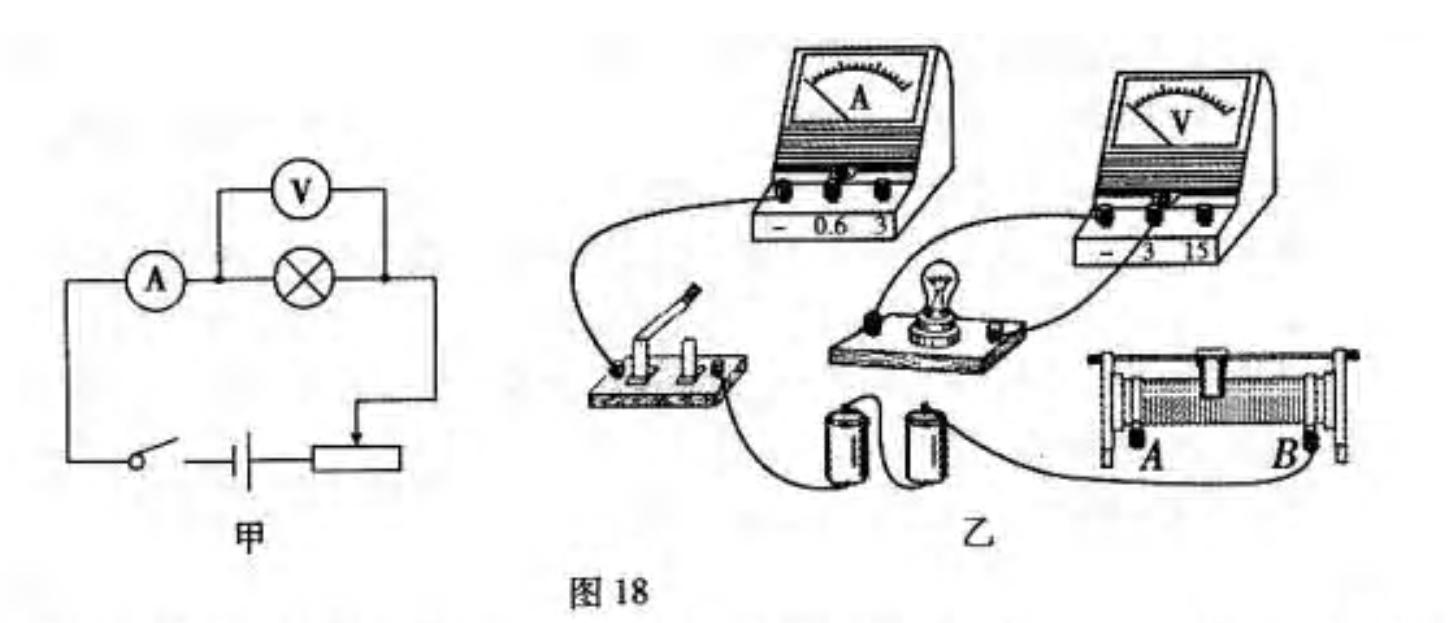

（2）楠楠還想利用初中的物理實驗器材，通過實驗來驗證上述表格中的每一組數據是否正確，于是她又設計了入股18甲所示的電路圖，同時找來了實驗器材并連接了部分實物電路，其中電源用的是2節新干電池，滑動變阻器的電阻可在0~50Ω內調節。

①     請你用筆畫線代替導線，按照圖18所示電路圖，幫楠楠將圖18乙中的實物電路圖連接完整；

②     閉合開關前，滑動變阻器的滑片應移到       端（選填“A或B”）；實驗中，由于操作不小心等原因，導致電壓表的示數變?yōu)榱�，電流表的示數增大，則電路可能出現的故障是                      。

③     楠楠通過這個實驗來驗證上述表格中的每一組實驗數據的正確性，你認為楠楠能做到嗎？請簡要說明理由。                                                                        。
